多级节流孔板(RJ)

型号:DN15/25/50/80/100/125/150/200/250/300

所属分类:孔板

产品报价:100+

连接方式:焊接/法兰夹装

材质:CS/304/316/PTFE/蒙乃尔

产地:江苏

品牌:淮安森菱仪表有限公司

订购热线:13813311606

发邮件给我们:jsslyb@163.com

24小时在线:

产品详情

导读:淮安森菱仪表有限公司为您提供:多级节流孔板性能参数表,安装尺寸图纸与图片,如果您对多级节流孔板型号、报价与选型手册感兴趣,请联系我们!!!

  多级节流孔板可测量介质:液体(自来水、纯净水、啤酒、酒精、白酒、蔬菜汁、植物油、果汁、生物盐水、葡萄糖液体、甲醇、乙醇、涂料)、气体(空气、氮气、氧气、氢气、氩气、氦气、天然气、瓦斯、液化气、煤气)、蒸汽(饱和蒸汽、过热蒸汽)、特殊性的可以测量耐腐蚀型介质。

  多级节流孔板作用

  多级节流孔板为一同心孔板,用于降压流体的流量或降低流体的压力。流体通过孔板就会产生压力降,通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值,即超过临界压力降时,不论出口压力如何降低,流量将维持一定的数值而不再增加。多级节流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。
减压孔板 (2).jpg

             单板单孔多级节流孔板图

  使用范围:

  1、管道通径:DN10~DN1000(mm)

  2、工作压力:0.6~32.0(MPa)

  3、孔径比:0.05≤β≤0.70

  多级节流孔板可用于限制流体的流量或降低流体的压力。多级节流孔板是按HG/T20570 -1995进行设计制造,按JJG640-94进行检定。无需实流标定。

  多级节流孔板作为节流元件,由于具有结构简单、易加工、制造成本低、安装方便等优点,在满足工艺要求的前提下,使用多级节流孔板代替调节阀来限定流量或降低压力,将会大大地降低投资和操作维修费用,因此在国外已被广泛地应用于工艺装置,对装置的安全运行起着重要的作用。

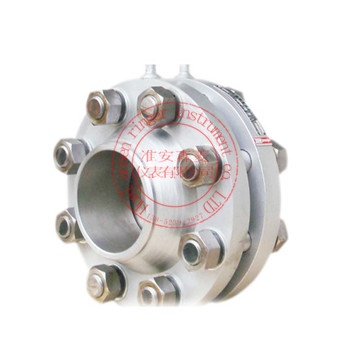

                                                      法兰安装式多级节流孔板(图)

  多级节流孔板适用:

  (1)流体需要小流量且连续流通的地方,如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。

  (2)在管道中阀门上、下游需要有较大压降时,为减少流体对阀门的冲蚀,当经孔板节流不会产生气相时,可在阀门上游串联孔板。

  (3)需要降压以减少噪声或磨损的地方,如放空系统

  (4)工艺物料需要降压且精度要求不高。

  孔板形式:

  多级节流孔板按孔板上开孔数分为单孔板和多孔板,按板数可分为单只和多只。

  订货时请详细提供以下数据:

  (1)被测介质名称

  (2)最大、常用、最小流量。

  (3)工作压力、工作温度

  (4)介质密度、粘度(水,蒸汽,常用气体可以不提供)

  (5)管道材质、外径

  (6)节流件厚度

  (7)节流件开孔孔径
