降压孔板

型号:DN15/25/50/80/100/125/150/200/250/300

所属分类:孔板

产品报价:100+

连接方式:焊接/法兰夹装

材质:CS/304/316/PTFE/蒙乃尔

产地:江苏

品牌:淮安森菱仪表有限公司

订购热线:13813311606

发邮件给我们:jsslyb@163.com

24小时在线:

产品详情

导读:淮安森菱仪表有限公司为您提供:降压孔板性能参数表,安装尺寸图纸与图片,如果您对降压孔板型号、报价与选型手册感兴趣,请联系我们!!!

         降压孔板可测量介质:液体(自来水、纯净水、啤酒、酒精、白酒、蔬菜汁、植物油、果汁、生物盐水、葡萄糖液体、甲醇、乙醇、涂料)、气体(空气、氮气、氧气、氢气、氩气、氦气、天然气、瓦斯、液化气、煤气)、蒸汽(饱和蒸汽、过热蒸汽)、特殊性的可以测量耐腐蚀型介质。

       降压孔板作用
       降压孔板为一同心孔板,用于降压流体的流量或降低流体的压力。流体通过孔板就会产生压力降,通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值,即超过临界压力降时,不论出口压力如何降低,流量将维持一定的数值而不再增加。降压孔板就是根据这个原理用来限制流体的流量或降低流体的压力。

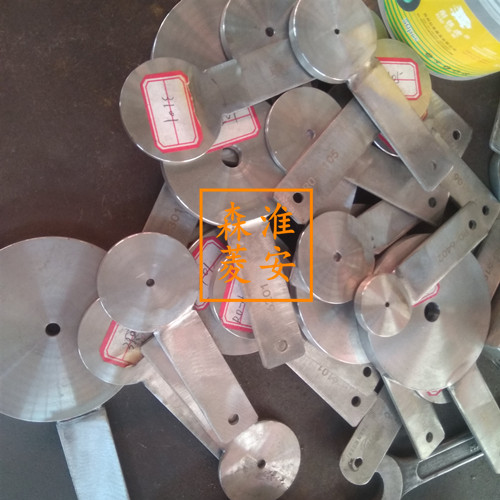

单板单孔降压孔板图

                                                                                        单板单孔降压孔板图

  使用范围:

  1、管道通径:DN10~DN1000(mm)

  2、工作压力:0.6~32.0(MPa)

  3、孔径比:0.05≤β≤0.70

  降压孔板可用于限制流体的流量或降低流体的压力。降压孔板是按HG/T20570 -1995进行设计制造,按JJG640-94进行检定。无需实流标定。

  降压孔板作为节流元件,由于具有结构简单、易加工、制造成本低、安装方便等优点,在满足工艺要求的前提下,使用降压孔板代替调节阀来限定流量或降低压力,将会大大地降低投资和操作维修费用,因此在国外已被广泛地应用于工艺装置,对装置的安全运行起着重要的作用。

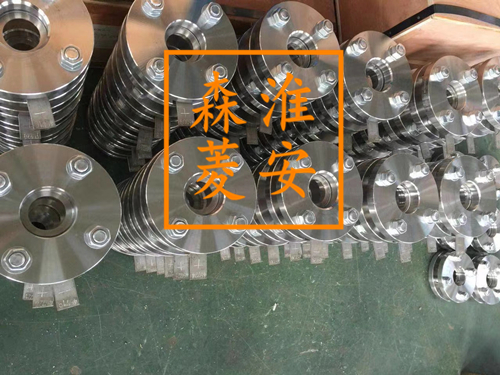

法兰连接降压孔板

                                                                    法兰安装式降压孔板(图)

  降压孔板适用:

  (1)流体需要小流量且连续流通的地方,如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。

  (2)在管道中阀门上、下游需要有较大压降时,为减少流体对阀门的冲蚀,当经孔板节流不会产生气相时,可在阀门上游串联孔板。

  (3)需要降压以减少噪声或磨损的地方,如放空系统

  (4)工艺物料需要降压且精度要求不高。

  孔板形式:

  降压孔板按孔板上开孔数分为单孔板和多孔板,按板数可分为单只和多只。

       订货时请详细提供以下数据:

  (1)被测介质名称

  (2)最大、常用、最小流量。

  (3)工作压力、工作温度

  (4)介质密度、粘度(水,蒸汽,常用气体可以不提供)

  (5)管道材质、外径

  (6)节流件厚度

  (7)节流件开孔孔径
